Bauingenieure und Beschaffungsmanager sind jeden Tag mit einer Realität konfrontiert, die viel auf dem Spiel steht. Standard-Befestigungslösungen versagen häufig unter den hohen dynamischen Belastungen moderner Infrastruktur. In stark korrosiven Industrieumgebungen werden diese verborgenen Schwachstellen schnell sichtbar. Dadurch riskieren Sie kostspielige ungeplante Ausfallzeiten und schwere strukturelle Schäden. Eine unsachgemäße Lastverteilung führt zu gefährlichen Metallermüdungspunkten. Galvanische Korrosion zerfrisst freiliegende, inkompatible Gewinde schnell. Darüber hinaus führt eine unzureichende Zugfestigkeit bei kritischen Vorgängen unweigerlich zu einem katastrophalen Scherversagen. Nachfolgend stellen wir einen endgültigen Rahmen für die technische Bewertung bereit. Das erfahren Sie genau beim Umstieg Maßgeschneiderte U-Bolzen aus Vierkantstahl werden technisch notwendig. Wir werden auch zeigen, warum dieses spezielle Upgrade kommerziell gerechtfertigt ist. Sie erfahren praktische Richtlinien zur Materialauswahl, wichtige Installationsregeln und bewährte Methoden zum Schutz Ihrer schweren Maschinen.
Wichtige Erkenntnisse
Standardmäßige runde U-Bolzen erzeugen starke Spannungskonzentrationspunkte auf flachen oder rechteckigen Trägern; Vierkantprofile eliminieren dieses Risiko durch bündigen Oberflächeneingriff.
Die Materialauswahl muss der Umweltrealität entsprechen – von Edelstahl 316 für Salzwasseraufbereitungsanlagen bis hin zu hochfestem legiertem Stahl (z. B. ASTM A490) für schwere strukturelle Belastungen.
Die Festlegung kundenspezifischer Beschichtungen (z. B. Feuerverzinkung) erfordert genaue technische Anpassungen, einschließlich einer Drehmomentreduzierung und übergroßen 2H-Schwermuttern, um die zusätzliche Dicke von 45–85 Mikrometern zu berücksichtigen.
Durch maßgeschneiderte Abmessungen und Schutzauskleidungen (z. B. gummibeschichtete Sättel) werden Vibrationsschäden über Jahrzehnte hinweg minimiert.

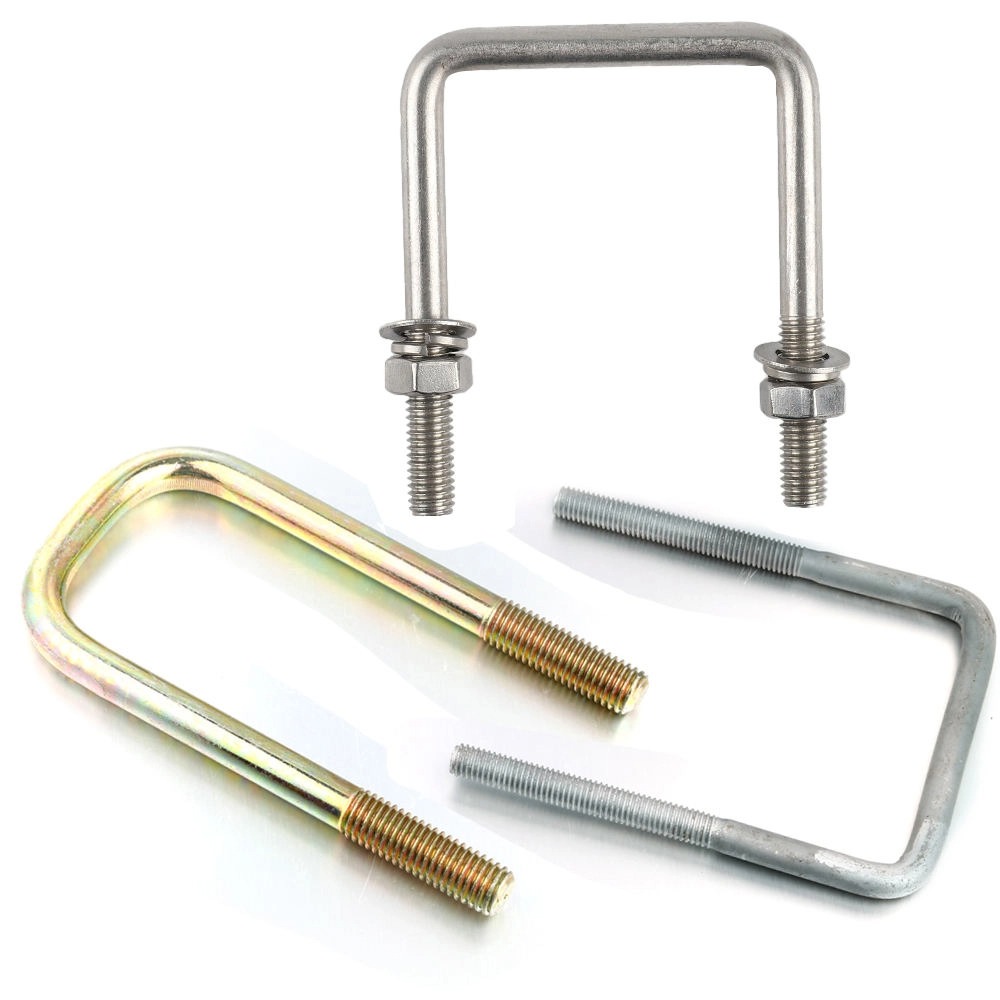

Der technische Fall: Warum quadratische Profile gegenüber standardmäßigen runden Verbindungselementen
Strukturelle Ausrichtung vs. Punktbelastung
Runde Befestigungselemente, die gegen flache Oberflächen gedrückt werden, erzeugen unmittelbare mechanische Belastungen. Sie konzentrieren die enorme Klemmkraft auf eine winzige, einlinienförmige Kontaktfläche. Wir nennen dies Punktladung. Mit der Zeit führt diese konzentrierte Spannung dazu, dass das Metall lokal nachgibt. Unter Dauerbelastung entstehen schnell Mikrofrakturen. Eine rechtwinklige 90-Grad-Biegung passt perfekt zu Vierkantrohren, I-Trägern und landwirtschaftlichen Werkzeugstangen. Durch den bündigen Eingriff werden die Kräfte gleichmäßig auf die gesamte ebene Fläche verteilt. Sie eliminieren schädliche Stresskonzentrationspunkte vollständig. Ihre Strukturbestandteile bleiben erhalten.
Vibrationsminderung
Hochleistungsnetzwerke für die Flüssigkeitsförderung und schwere Industriemaschinen vibrieren ständig. Herkömmliche Befestigungselemente hinterlassen mikroskopisch kleine Lücken rund um rechteckige Träger. Diese Lücken ermöglichen winzige Mikrobewegungen während des Betriebs. Durch diese ständigen Verschiebungen lösen sich die Muttern langsam von ihrem Gewinde. Vibrationslockerung wirkt bei schwerem Gerät wie ein lautloser Killer. Maßgeschneiderte bündige Passungen verhindern diese Mikrobewegungen vollständig. Sie greifen flache Kanten fest und entschlossen. Diese enge Toleranz reduziert die Vibrationslockerung drastisch und verlängert die Lebensdauer der Maschine.
Lastverteilungskriterien
Die Haltekraft hängt direkt von der funktionellen Kontaktfläche der Oberfläche ab. Ein gleichmäßiger Oberflächenkontakt bedeutet viel höhere zulässige Scher- und Zugbelastungen. Ingenieure bewerten die Tragfähigkeit kurz bevor eine physikalische Verformung auftritt. Ein quadratisches Profil maximiert die Kontaktfläche gegenüber flachen Strukturelementen. Wir können diesen entscheidenden Unterschied leicht in der Strukturleistungstabelle unten visualisieren.
Technische Funktion |
Standard-Rundbügel |
Kundenspezifische U-Bolzen aus quadratischem Stahl |
Kontaktfläche auf Flachträgern |
Einzelner Punkt/Linie (Minimal) |
Bündig und gleichmäßig (Maximal) |
Stresskonzentration |
Extrem hohes Risiko einer Metallermüdung |
Eliminiert durch Lastverteilung |
Vibrationsfestigkeit |
Arm; anfällig für Mikrobewegungen |
Exzellent; sperrt physisch das Schalten |
Materialwissenschaft und Wärmebehandlung für maßgeschneiderte Vierkantstahl-U-Bolzen
Legierungsauswahl für die Umwelt
Die Umweltrealität muss vom ersten Tag an die Wahl Ihrer Legierung bestimmen. Wir vergleichen häufig gängige technische Spezifikationen wie 42CrMo und A193 B7. Extreme Bedingungen erfordern einen höheren Chrom- und Molybdängehalt. Diese spezifischen Elemente bieten eine hervorragende Schlagfestigkeit bei niedrigen Temperaturen. Ingenieure überprüfen dies mithilfe von Charpy-Schlagversuchen. Ein Pendel schlägt bei extremer Kälte auf eine gekerbte Metallprobe. Standardstahl wird spröde und bricht leicht. Hochwertiges 42CrMo hält die strengen Charpy-Schlagtoleranzen bis zu -50 °C ein. Es absorbiert den Stoß, ohne zu brechen.
Das Risiko der Wasserstoffversprödung
Säurewaschen und Galvanisieren stellen ein äußerst kritisches Verarbeitungsrisiko dar. Mikroskopisch kleine Wasserstoffatome können bei chemischen Bädern in die Stahlmatrix eindringen. Sie werden in der Metallkornstruktur eingeschlossen. Dies führt unter Belastung zu einem plötzlichen, katastrophalen Scherversagen. Ingenieure nennen dies Wasserstoffversprödung. Hersteller müssen einen verbindlichen Schadensbegrenzungsstandard befolgen, um Katastrophen zu verhindern. Sie führen einen strengen Dehydrierungs-Backprozess bei 190–230 °C durch. Diese gezielte Hitze heizt eingeschlossenen Wasserstoff aus, bevor er Schaden anrichtet.
Erweiterte Beschichtungsauswahl
Sie müssen die Oberflächenbeschaffenheit streng nach dem Einsatzbereich beurteilen. Standard-Feuerverzinkung (HDG) eignet sich hervorragend für den allgemeinen Außeneinsatz. Allerdings erfordern aggressive Meeres- und Wasseraufbereitungsanwendungen einen weitaus widerstandsfähigeren Schutz. Sie sollten sich für fortschrittliche thermostatische Polymersprays (CIST) oder Siliziumbronze-Oberflächen entscheiden. Diese fortschrittlichen Beschichtungen widerstehen starken chemischen Angriffen. Sie verhindern, dass korrosive Stoffe jemals den Grundstahl erreichen.
Kritische Anwendungsumgebungen: Validierung der Anforderung
Wasser- und Abwasseraufbereitungsanlagen
Flüssigkeiten mit hohem Salzgehalt und chemisch behandeltes Wasser stellen eine dauerhafte, tägliche Bedrohung dar. Galvanische Korrosion zerstört Standard-Kohlenstoffstahl unglaublich schnell. Ungleiche Metalle reagieren aggressiv, wenn sie in leitfähiges Abwasser eingetaucht werden. Sie können diese kostspielige Verschlechterung leicht verhindern, indem Sie auf umsteigen Maßgeschneiderte U-Bolzen aus Vierkantstahl . Präzise Gummiauskleidungen verhindern den direkten Metall-auf-Metall-Abrieb. Sie isolieren den robusten Bolzen physisch von empfindlichen PVC- oder Kupferrohrsystemen. Durch diese Isolierung werden galvanische Reaktionen sofort gestoppt.
Schwere Infrastruktur und Meerestechnik
Offshore-Plattformen und tragende Konstruktionsgerüste erfordern höchste mechanische Leistungen. Dauerwellenstöße und hohe Nutzlasten stellen jedes Gelenk auf die Probe. Strukturelle Integrität erfordert in diesen Umgebungen eine extreme Zugfestigkeit. Schiffstechnische Spezifikationen erfordern häufig Verbindungselemente mit mehr als 120.000 bis 150.000 PSI. Fortschrittliche Verbindungselemente für die Schifffahrt verfügen manchmal über Funktionen zur Lastanzeige. Sie liefern einen visuellen Beweis für die ordnungsgemäße Spannung. Sie erkennen lose Verbindungen sofort, bevor es zu Strukturversagen kommt.
Automobil- und landwirtschaftliche Schwermaschinen
Die Standarddimensionierung beeinträchtigt die Aufhängungsgeometrie des Fahrzeugs erheblich. Spezielle Blattfedern, robuste Achsen und Fahrgestellrahmen erfordern exakte, nicht standardmäßige Passungen. Das gewaltsame Anbringen einer gewöhnlichen Schraube am Fahrgestell eines speziellen Traktors führt zu einer sofortigen Fehlausrichtung. Maßgeschneiderte Abmessungen garantieren stets die richtige Ausrichtung. Bei schweren landwirtschaftlichen Maschinen kann man einfach nicht riskieren, dass sich die Achsen lockern. Kundenspezifische Biegungen passen perfekt zu proprietären Achsgehäusen. Dies gewährleistet maximale Stabilität auf unebenem, unebenem Gelände.
Dimensionierungsspezifikationen und Installationsrisiken: Technische Fallstricke vermeiden
Die NPS- vs. tatsächliche OD-Falle
Viele Beschaffungsteams tappen in eine weit verbreitete Größenfalle. Sie berechnen den Innenschenkelabstand anhand der Nennrohrgröße (NPS). Stattdessen müssen Sie immer den tatsächlichen Außendurchmesser (OD) verwenden. Ein 2-Zoll-NPS-Rohr hat keinen Durchmesser von 50,8 mm. Es hat tatsächlich einen Außendurchmesser von 60,3 mm. Das Ignorieren dieses kritischen Unterschieds führt garantiert zu einem nicht passenden, unbrauchbaren Befestigungselement. Messen Sie immer das physische Objekt, das Sie montieren möchten.
Gewindetoleranzen für dicke Beschichtungen
Feuerverzinkte Schichten (HDG) verleihen Stahlbauteilen eine erhebliche Dicke. Sie fügen typischerweise 45–85 Mikrometer festes Zink hinzu. Die Angabe von Standardmuttern für HDG-Gewinde führt zu einer starken Gewindebindung. Ingenieure bezeichnen diese zerstörerische Reibung als Fressen. Bei der Bestellung von HDG-Befestigungselementen müssen Sie übergroße 2H-Schwermuttern angeben. Sie nehmen die zusätzliche Zinkschicht nahtlos auf. Die Mutter dreht sich frei, bis sie die Lagerplatte erreicht.
Regeln zur Drehmomentanwendung
Die Anwendung des maximalen Trockendrehmoments auf geschmierte oder HDG-Gewinde erweist sich als gefährlich. Zink wirkt unter enormem Druck als weiches Schmiermittel. Es verändert den Reibungskoeffizienten erheblich. Dies führt direkt zu einer Überspannung und einem Abriss der Fäden. Ingenieure empfehlen eine strikte Drehmomentreduzierung von 15–20 % für beschichtete Verbindungselemente. Darüber hinaus setzen sich massive Strukturmetalle nach anfänglichem Anziehen ab. Sie müssen einen obligatorischen 24-Stunden-Prozess zum erneuten Anziehen nach der Installation durchsetzen.
Häufige Fehler bei der Größenbestimmung, die Sie vermeiden sollten:
Verwechslung der Nennrohrgröße (NPS) mit dem wahren Außendurchmesser (OD).
Ich habe vergessen, die Dicke der Lagerplatte und der Unterlegscheibe anzugeben.
Es werden nicht zwei volle Gewindegänge über die vollständig angezogene Mutter hinaus freigelegt.
Beschaffungslogik: Bewertung des ROI der Anpassung
Standard- vs. kundenspezifische Kosten-Nutzen-Analyse
Wir müssen unseren Fokus von technischen Merkmalen auf kommerzielle Ergebnisse verlagern. Die Anpassung ist naturgemäß mit etwas höheren Vorabkosten pro Einheit verbunden. Arbeitsintensive Problemumgehungen vor Ort entfallen jedoch vollständig. Ihre Außendienstteams verzichten auf individuelle Anpassungen, Schleifen vor Ort oder gefährliche Modifikationen vor Ort. Die Installationsstunden verringern sich erheblich. Projekte werden schneller abgeschlossen. Der anfängliche Stückpreisaufschlag verschwindet, wenn Sie die eingesparten Arbeitsstunden berücksichtigen.
Langlebigkeit des Lebenszyklus
Gestalten Sie Ihre technische Kapitalrendite sicher und orientieren Sie sich an der langfristigen Vermögenssicherung. Präzisionsgefertigte 90-Grad-Bögen verhindern mechanischen Verschleiß an der Quelle. Spezielle Korrosionsschutzbehandlungen verhindern aggressiv die Rostbildung. Sie verlängern die Hardware-Austauschzyklen von wenigen Jahren auf Jahrzehnte. Diese Strategie reduziert die Ausfallzeiten bei routinemäßigen Wartungsarbeiten drastisch. Es schützt Ihre Multimillionen-Dollar-Infrastruktur vor vorzeitigem Ausfall.
Kriterien für die Lieferantenbewertung
Beschaffungsteams sollten ihre Fertigungslieferanten sorgfältig und streng in die engere Wahl ziehen. Achten Sie genau auf transparente, dokumentierte Herstellungsprozesse.
Gewindewalzen über Schneiden: Beim Walzen wird Metall verdrängt, um Gewinde zu bilden, wodurch die Kornstruktur komprimiert wird. Es verbessert die Ermüdungsbeständigkeit erheblich im Vergleich zum Wegschneiden von Metall.
Interne Wärmebehandlung: Stellen Sie sicher, dass sie ihre eigenen Abschreck- und Anlassöfen kontrollieren. Durch die Auslagerung der Wärmebehandlung werden häufig Qualitätskontrollketten unterbrochen.
Rückverfolgbare Zertifizierungen: Fordern Sie stets vollständig rückverfolgbare metallurgische Zertifizierungen. Sie benötigen einen unbestreitbaren Nachweis der ursprünglichen Stahlsorte.
Abschluss
Die technische Entscheidungsmatrix bleibt klar und unkompliziert. Die Umrüstung auf maßgeschneiderte U-Bolzen aus Vierkantstahl verwandelt sich von einem optionalen Luxus in eine obligatorische Spezifikation. Sie sind bei der Montage schwerer Geräte an flachen Bauteilen unbedingt erforderlich. Sie benötigen sie in Industrieumgebungen mit hoher Vibration, hoher Belastung oder hoher Korrosion. Sie beseitigen Punktbelastungen, verhindern eine Lockerung durch Vibrationen und widerstehen aggressiver chemischer Korrosion. Wir empfehlen dringend, strengen Größenmessungen und einer strengen metallurgischen Kompatibilität Priorität einzuräumen. Vermeiden Sie die Versuchung, kritische Lasten standardmäßig und von der Stange zu beschaffen. Raten Sie Ihrem Engineering-Team, eine gemeinsame Spezifikationsprüfung durchzuführen. Arbeiten Sie eng mit einem etablierten Fertigungspartner zusammen, bevor Sie größere Infrastrukturentwürfe fertigstellen.
FAQ
F: Wie berechne ich die erforderliche Schenkellänge für einen kundenspezifischen quadratischen U-Bolzen?
A: Sie müssen mehrere kombinierte Messungen genau berechnen. Berücksichtigen Sie die Dicke des montierten Strukturträgers. Fügen Sie die Tiefe der Lagerplatte und der Doppelscheiben hinzu. Berücksichtigen Sie die gesamte Mutternhöhe. Fügen Sie abschließend einen Sicherheitsspielraum hinzu, um sicherzustellen, dass nach dem endgültigen Anziehen mindestens zwei vollständige Gewindegänge sicher freiliegen.
F: Kann ich Hochleistungs-Vierkantbügel nach der Demontage zur Wartung wiederverwenden?
A: Der technische Konsens rät dringend von dieser Praxis ab. Bei hochbeanspruchten oder kritischen Infrastrukturanwendungen weisen wiederverwendete Schrauben eine beeinträchtigte Gewindeintegrität auf. Ihre Streckgrenze nimmt nach dem anfänglichen Anziehen deutlich ab. Der obligatorische Austausch ist der strenge Industriestandard, um die dauerhafte strukturelle Sicherheit zu gewährleisten.
F: Wie wirkt sich die Lieferzeit aus, wenn kundenspezifische U-Bügel aus legiertem Stahl spezifiziert werden?
A: Standard-Kohlenstoffstahl bleibt im Allgemeinen vollständig auf Lager und bereit. Spezielle Wärmebehandlungen erfordern jedoch zusätzliche Herstellungszeit. Durch das obligatorische Dehydrierungsbacken werden bestimmte, nicht verhandelbare Verarbeitungsstunden hinzugefügt. Sie müssen diese technischen Fertigungsanforderungen in Ihre Gesamtprojektplanung und Beschaffungspläne einbeziehen.
