Une défaillance des fixations entraîne de graves conséquences dans les environnements de travail difficiles. Dans les environnements industriels, marins ou de panneaux solaires, une connexion à fente en T compromise met en péril l'intégrité structurelle entière. Lorsqu’une seule attache tombe en panne, l’ensemble du système risque un effondrement catastrophique. Les ingénieurs ont besoin de références fiables pour prédire la longévité des fixations sous des contraintes extrêmes.
Le test au brouillard salin de 1 000 heures selon la norme ASTM B117 est devenu la référence définitive. Elle pousse les matériaux dans leurs retranchements absolus. Ce protocole de test rigoureux aide les fabricants à éliminer les finitions de protection de qualité inférieure. Il définit la référence en matière d'applications lourdes à l'échelle mondiale.
Cependant, une idée fausse et dangereuse persiste aujourd’hui dans l’industrie. De nombreuses personnes croient à tort que les heures de brouillard salin correspondent à une chronologie directe de la durée de vie en extérieur. Cet article dissipe ce mythe. Il aide les ingénieurs et les équipes d'approvisionnement à évaluer, spécifier et se procurer correctement des fixations hautes performances vérifiées.
Points clés à retenir
Survivre 1 000 heures dans une chambre à brouillard salin nécessite des combinaisons spécifiques de matériaux de base (par exemple, acier inoxydable 316) ou de revêtements avancés (zinc-nickel, Dacromet/Geomet) appliqués à l'acier au carbone.
La présence de « rouille blanche » par rapport à « rouille rouge » lors des tests dicte la véritable capacité de protection et le calendrier de maintenance du boulon.
La spécification de fixations anticorrosion à haute résistance nécessite une atténuation stricte des risques de fragilisation par l'hydrogène.
Décryptage de la norme ASTM B117 de 1 000 heures pour les boulons à tête en T
Le test au brouillard salin ASTM B117 ne reproduit pas les conditions météorologiques réelles. Il fournit une simulation accélérée. Les techniciens placent les attaches dans une chambre scellée. Ils les exposent à un spray atomisé continu de chlorure de sodium à 5 %. La chambre maintient une température constante de 35°C (95°F). Cet environnement intense accélère rapidement l’oxydation.
Vous devez comprendre la différence entre la rouille blanche et la rouille rouge pour interpréter ces tests. Les inspecteurs recherchent ces deux seuils spécifiques.
La rouille blanche représente l’oxydation sacrificielle du revêtement. Vous verrez souvent un résidu blanc et poudreux au début du cycle de test. C'est acceptable. Cela indique simplement que le revêtement à base de zinc se consume pour protéger l'acier sous-jacent.
La rouille rouge représente une défaillance du métal de base. C'est le véritable point de défaillance de la fixation. Lorsque vous voyez de l’oxyde de fer, la barrière protectrice a complètement disparu. Une cote légitime de 1 000 heures signifie que le composant ne présente absolument aucune rouille rouge au bout de 1 000 heures.
Les ingénieurs ne peuvent pas simplement calculer « 1 000 heures équivalent à 10 ans ». Vous devez prendre en compte des variables environnementales complexes. L'exposition aux ultraviolets dégrade certains polymères. Le dioxyde de soufre industriel crée des pluies acides. L'usure mécanique lors de l'installation raye les couches de protection. Ces facteurs du monde réel modifient considérablement les performances réelles sur le terrain. Le test fournit uniquement une base de référence comparative.
Type de corrosion |
Apparence visuelle |
Importance technique |
Indicateur d'échec du test ? |
Rouille blanche |
Poudre blanche crayeuse |
La couche sacrificielle travaille activement |
Non (comportement précoce attendu) |
Rouille rouge |
Oxyde écaillé rouge/brun |
L'acier de base est exposé et se dégrade |
Oui (détermine le tarif horaire) |

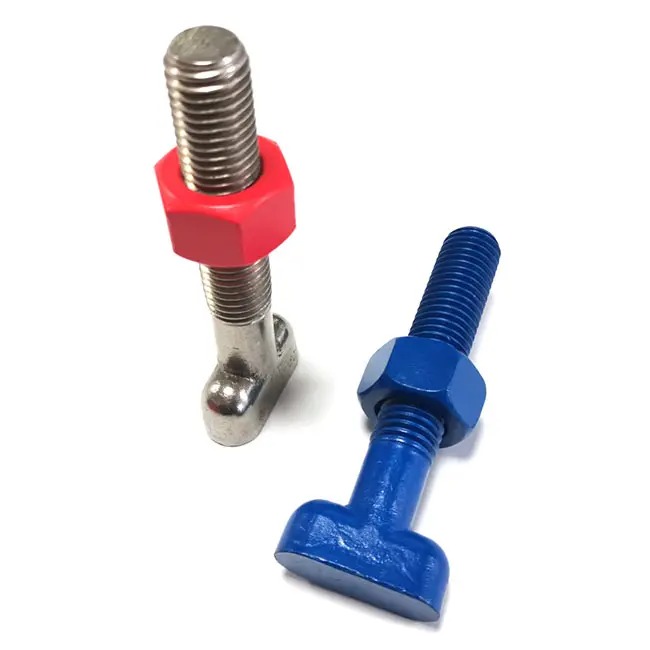

Matériau ou revêtement : choisir votre boulon à tête en T résistant à la corrosion
Choisir le bon Le boulon à tête en T résistant à la corrosion dépend fortement des exigences de votre application. Vous devez choisir entre la résistance inhérente du matériau et les revêtements de surface appliqués. Chaque approche offre des avantages et des inconvénients distincts.
L'acier inoxydable offre une résistance inhérente. Les années 304 et 316 sont les choix les plus courants. Le grade 316 contient du molybdène. Cet ajout augmente considérablement la résistance aux piqûres et à l’exposition aux chlorures. Il fonctionne exceptionnellement bien dans les environnements marins.
Avantages : L’acier inoxydable offre une protection constante sur toute la masse métallique. Il n’y a aucun revêtement de surface susceptible de s’écailler ou de se rayer. Cela s'avère très utile lors du glissement des fixations dans des canaux en aluminium étroits.
Inconvénients : Les alliages inoxydables présentent généralement une résistance à la traction inférieure à celle des aciers alliés trempés. Ils présentent également un risque élevé de grippage. Le grippage provoque le grippage des filetages et leur soudure à froid lors de l'installation.
Les revêtements appliqués sur l’acier au carbone ou allié offrent une voie alternative. Les fabricants les utilisent pour obtenir une résistance élevée ainsi qu’une résistance élevée à la corrosion.
La galvanisation à chaud (HDG) immerge le boulon dans du zinc fondu. Il offre une durabilité extrêmement élevée. Cependant, la couche de zinc résultante est très épaisse. Cette épaisseur incontrôlée interfère fréquemment avec les tolérances serrées des rails à rainure en T. Vous pourriez avoir du mal à insérer le boulon.
Le placage zinc-nickel offre une excellente résistance à la corrosion. Il conserve un profil beaucoup plus fin que le HDG. Cela le rend idéal pour maintenir des tolérances dimensionnelles précises sur les fixations spécialisées.
Les revêtements en flocons comme Dacromet ou Geomet représentent le niveau premium. Ils utilisent des flocons de zinc-aluminium non électrolytiques. Ces solutions sont spécifiquement formulées pour dépasser 1 000 heures d’exposition au brouillard salin. Surtout, ils y parviennent sans modifier le pas du filetage. Ils s'intègrent parfaitement dans les extrusions tout en offrant une protection d'élite.
La menace cachée : la fragilisation par l'hydrogène dans les fixations à haute résistance
Les boulons à tête en T à haute résistance introduisent un dilemme technique dangereux. Les fixations classées de grade 8,8, 10,9 ou supérieur nécessitent une extrême prudence. Ils sont très sensibles à la fragilisation par l’hydrogène lors des processus de galvanoplastie traditionnels.
Lors de la galvanoplastie, de l’hydrogène atomique peut pénétrer dans le réseau d’acier. Les atomes d'hydrogène migrent vers des zones de forte contrainte. Ils restent piégés à l’intérieur de la microstructure du métal. Cela compromet l’intégrité structurelle de l’intérieur vers l’extérieur.
Le mode d’échec est notoirement trompeur. La fragilisation par l’hydrogène provoque une cassure retardée et catastrophique. La tête du boulon peut se cisailler complètement sous une charge statique. Cela se produit souvent des semaines, voire des mois, après l'installation. Vous ne recevez aucun signe avant-coureur avant la fracture soudaine.
Les équipes d’approvisionnement doivent appliquer des stratégies strictes d’atténuation des risques. Vous ne pouvez pas laisser cela au hasard.
Mandater des procédés alternatifs : Spécifier la galvanisation mécanique au lieu de la galvanoplastie traditionnelle. Ce processus physique élimine complètement l’exposition à l’hydrogène.
Spécifiez les revêtements Dip-Spin : utilisez des finitions non électrolytiques comme Geomet. Ceux-ci offrent une résistance exceptionnelle à la corrosion sans aucune introduction d’hydrogène.
Exiger de la documentation : si le fabricant insiste sur la galvanoplastie, exigez une preuve. Vous devez recevoir des rapports documentés d’étuvage après placage. L'usine doit cuire les fixations immédiatement après le placage pour chasser l'hydrogène en toute sécurité.
Corrosion galvanique et compatibilité des rails à rainure en T
Lors de l'évaluation d'un Boulon à tête en T résistant à la corrosion , vous devez tenir compte de l'architecture environnante. Les boulons à tête en T sont presque exclusivement utilisés à l'intérieur des extrusions d'aluminium ou des rails de montage. Cela introduit le problème des métaux différents.
Placer ensemble deux métaux très différents crée une batterie. Si vous introduisez un environnement humide, vous complétez le circuit. L'humidité agit comme un électrolyte. Cela provoque une corrosion galvanique.
L'échelle galvanique dicte la réalité. L'aluminium sert d'anode active. L'acier inoxydable agit comme une cathode passive. Placer un boulon en acier inoxydable nu dans une piste en aluminium humide oblige l'aluminium à se sacrifier. La piste en aluminium subira des piqûres et une dégradation accélérées et localisées.
Vous devez faire correspondre le système correctement. Spécifiez un revêtement qui reste galvaniquement neutre ou sacrificiel en toute sécurité. Les revêtements en flocons de zinc excellent ici. La couche de zinc sur le boulon se sacrifie pour protéger l'acier sous-jacent. Simultanément, le zinc crée une correspondance galvanique plus étroite avec le rail en aluminium. Cela réduit considérablement le potentiel destructeur entre les deux composants. Cela prolonge la durée de vie du boulon et de l’infrastructure coûteuse en aluminium.
Fournisseurs présélectionnés : documentation requise et normes d'assurance qualité
Vous devez regarder bien au-delà de la brochure marketing sur papier glacé. Un badge « 1 000 heures » est une affirmation facilement exagérée. Les fixations non vérifiées échouent souvent complètement dans les 300 heures dans des scénarios réels. Vous devez exiger des preuves rigoureuses de la part de vos fournisseurs.
Émettez toujours des demandes d’assurance qualité obligatoires pendant votre processus d’approvisionnement. Demandez des rapports de test ASTM B117 tiers indépendants. Il est essentiel de s'assurer que le test a été effectué sur la géométrie réelle de la fixation. N'acceptez pas les tests effectués sur des panneaux plats en acier. Les bords tranchants des fils perdent les revêtements différemment des surfaces planes. Les tests sur écran plat ne représentent tout simplement pas avec précision les performances des boulons.
Demandez une traçabilité complète des lots. Vous avez besoin de rapports d’essais de matériaux (MTR) précis pour chaque expédition. Ces documents prouvent que l'acier sous-jacent correspond à votre nuance spécifiée.
Exigez une vérification de l’épaisseur du revêtement. Après le revêtement, le fabricant doit utiliser des jauges de filetage Go/No-Go. Ce contrôle de conformité garantit que le revêtement n'a pas obstrué les filetages. Il garantit que les fixations restent utilisables sur la chaîne de montage.
Effectuez une évaluation stricte du rapport coût/risque. Donner la priorité à une économie de 15 % sur le prix unitaire entraîne souvent des coûts de cycle de vie 500 % plus élevés. Les fixations bon marché se corrodent prématurément. Cela oblige à des déploiements de maintenance coûteux. Il arrête la production. Cela augmente la responsabilité. Payer une légère prime pour des performances anticorrosion vérifiées élimine ces désastres financiers en aval.
Conclusion
Spécifier une fixation évaluée à 1 000 heures nécessite une véritable gestion des risques. Il ne s’agit jamais simplement de cocher une case de conformité de base. Vous garantissez la sécurité structurelle de l’ensemble de votre projet.
Vous devez soigneusement équilibrer la résistance du matériau, le profil du revêtement et la longévité anticorrosion à long terme. Un revêtement trop épais empêche l'installation. Un métal de base faible se casse sous la charge. Une mauvaise finition de surface rouille rapidement. Vous avez besoin que les trois facteurs soient parfaitement alignés.
Agissez avant votre prochain cycle d’achat. Demandez à vos fournisseurs actuels des échantillons de lots. Exigez leurs documents spécifiques de certification au brouillard salin. Consultez vos ingénieurs d’application internes pour analyser votre charge environnementale spécifique. Une vérification préalable rigoureuse évite les pannes catastrophiques sur le terrain.
FAQ
Q : Un test au brouillard salin de 1 000 heures garantit-il 10 ans de durée de vie en extérieur ?
R : Non. Il fournit simplement une base de référence comparative pour les ingénieurs. La durée de vie réelle dépend fortement des polluants localisés, des cycles d’humidité extrêmes et des dommages physiques et mécaniques du revêtement. Les variables du monde réel accélèrent l’usure beaucoup plus rapidement que les conditions stériles de laboratoire.
Q : Puis-je utiliser des boulons à tête en T en acier inoxydable 316 au lieu de l'acier au carbone revêtu ?
R : Oui, ils offrent une résistance extrême à la corrosion. Cependant, vous devez tenir compte de la limite d’élasticité inférieure de l’acier inoxydable. Vous devez également prévoir le risque élevé de grippage des filetages lors de l'application du couple.
Q : Pourquoi certains boulons à tête en T revêtus ne parviennent-ils pas à s'insérer dans le rail en aluminium ?
R : Certains revêtements à haute teneur en heures ajoutent une épaisseur physique significative. La galvanisation à chaud est ici le principal délinquant. Si le fabricant ne coupe pas la tête du boulon et le filetage avant le revêtement, le produit fini tombera complètement hors des tolérances dimensionnelles requises.
